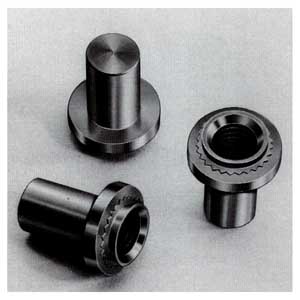

SELF-CLINCHING BLIND NUTS

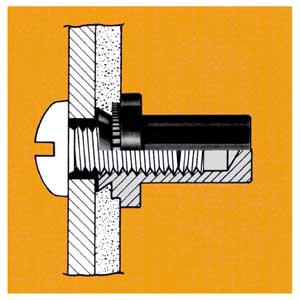

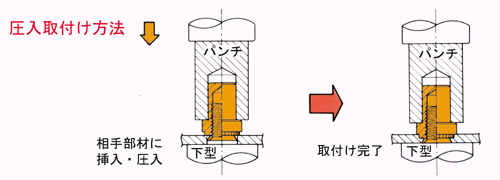

 アプリケーション

 仕様・機械的特性

セルフクリンチングブラインドナットの寸法表

ねじの
呼び
ピッチ 型式 D A B S L H h 相手材
C-Steel Stainless
Steel
最小板厚 取付穴径
     *1
取付穴位置
(Max) (Max) (Max) (Min) (Max) ±0.25 (Max) (Min) +0.1
0
(Max)
M 3 0.5 TB-M 3-1 TBS-M 3-1 4.22 3.8 6.35 5.3 8.5 9.6 0.97 1.0 4.25 4.8
TB-M 3-2 TBS-M 3-2 1.37 1.4
M 4 0.7 TB-M 4-1 TBS-M 4-1 5.38 5.2 7.95 6.8 9.8 11.2 0.97 1.0 5.40 6.9
TB-M 4-2 TBS-M 4-2 1.37 1.4
M 5 0.8 TB-M 5-1 TBS-M 5-1 6.38 6.0 8.75 7.0 9.8 11.2 0.97 1.0 6.40 7.1
TB-M 5-2 TBS-M 5-2 1.37 1.4
M 6 1.0 TB-M 6-1 TBS-M 6-1 8.72 7.8 11.10 7.8 12.7 14.3 0.97 1.0 8.75 8.6
TB-M 6-2 TBS-M 6-2 1.37 1.4
*1 取付け穴中心と取付け板の端までの最小距離

材質と処理
型式 材質区分 材質 強化処理 表面処理
TB C-Steel 炭素鋼 浸炭焼入
焼きもどし
電気亜鉛めっき
TBS Stainless
Steel
オーステナイト系
ステンレス鋼
加工強化 不動態化処理

保持強さと取付条件

機械的特性 A5052-H34(アルミニウム合金板)) SPCC(冷間圧延鋼板)
相手部材の
板板
取付け
圧入荷重
取付け後の
軸方向
保持力
取付け後の
回転得方向
保持力
相手部材の
板板
取付け
圧入荷重
取付け後の
軸方向
保持力
取付け後の
回転得方向
保持力
ねじの呼び (mm) (kgf) (kgf) (kgf-cm) (mm) (kgf) (kgf) (kgf-cm)
M 3 1.0 700 44 14 1.0 1.100 57 15
M 4 900 50 28 1.600 61 34
M 5 1.000 50 38 1.800 63 40
M 6 1.6 1.800 142 115 1.6 2.600 180 120
